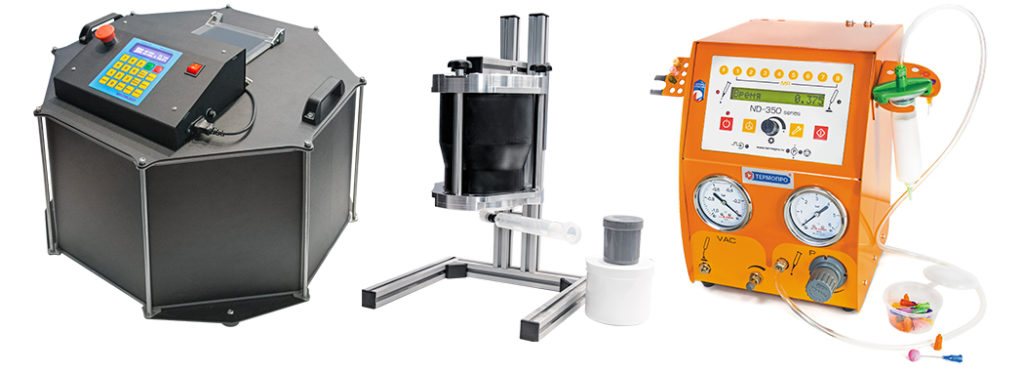

- Миксер планетарный промышленный настольный
- Экструдер для дозирования и заправки шприцев
- Двухкомпонентные дозаторы

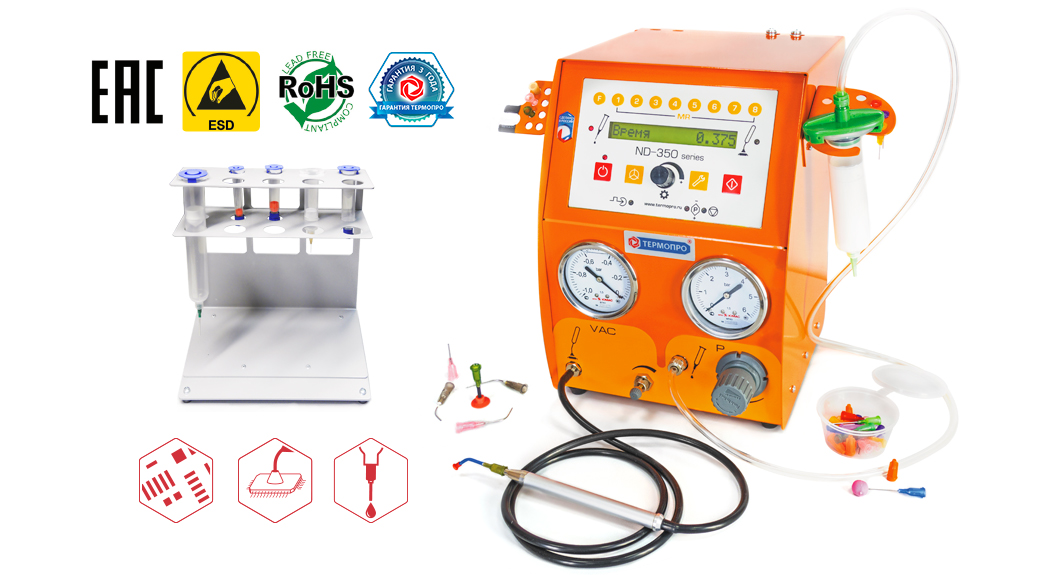

Компания «Стелла Нова» предлагает купить прецизионные дозаторы жидкостей серии ND-350,которые дозируют ВСЁ!
Преимущества дозаторов ND-350:
Точнейший таймер, а также оптимальный пневматический тракт, в котором применены:
- короткие воздушные трубки большого сечения
- быстродействующие пневмораспределители стабилизированные по питанию
- встроенный ресивер
- отдельный канал для генерации вакуума
- Аккуратное нанесение паяльной пасты на контактные площадки с шагом 0.5 мм и другие.
- Установка компонентов с типоразмером 0402 и больше при помощи вакуумного пинцета.
- Точное нанесение капель жидкого клея.
- Герметизация разъемов под давлением вязкими компаундами и герметиками.
- Быстрый переход с дозирования одного материала на другие.
- Дозирование как из шприцов объемом 3мл, так и из туб в 100 раз большего объема.
- Дозирование с автоматическим подведением шприца в точку нанесения.
ТЕРМОПРО давно производит общедоступные пневматические дозаторы жидкостей серии ND-35. Зачем же тогда нужны еще и дозаторы серии ND-350?
Все очень просто, прецизионный дозатор жидкостей ND-350 разрабатывался в соответствии с концепцией HI-END для требовательных клиентов, которым нужноСАМОЕ — САМОЕ. Тем не менее, это не значит, что цена изделия заоблачная. Продукт доступен и гораздо дешевле моделей с аналогичными возможностями зарубежных производителей. Пожалуйста, посмотрите видео и лично оцените возможности дозаторов жидкостей серии ND-350.
Все это улучшает динамику накачки, сглаживает пульсации сжатого воздуха, уменьшает время переходных процессов и точно фиксирует время дозирования. В результате возрастает не только точность повторения доз, но и скорость дозирования.
Перечисленные особенности особенно полезны при микродозировании мелкозернистых паяльных паст, а большие и точные манометры облегчают контроль рабочего давления и вакуума. Отличия ND-350 от ND-35 посмотрите здесь.
Работать с универсальным дозатором жидкости ND-350 очень просто
Устанавливаем рабочее давление…
Настраиваем время дозы или выбираем одну из 8-и программ дозирования и начинаем работу.
Применение дозатора в электронной промышленности
Наверное, вы слышали МИФ о том, что для дозирования мелкозернистых паяльных паст обязательно требуется шнековый клапан? Шнек, конечно, требуется, но не вам, а тому, кто должен выполнять план продаж.

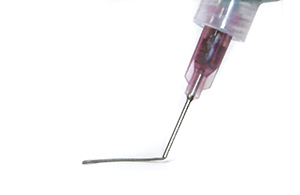

Дозатору паяльной пасты ND-350 никакой шнек не требуется, он дозирует паяльную пасту типа 5 с зерном до 15-25 мкм напрямую из шприца через насадку диаметром 0,2 мм.

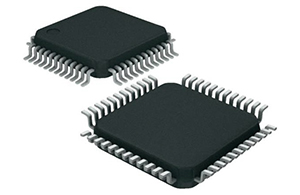

Возьмем, к примеру, микросхему LQFP-48 в пластиковом корпусе с габаритами 7 х 7 х 1.5 мм.

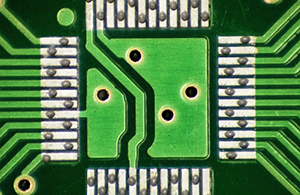

Так выглядит посадочное место микросхемы QFP-48 с шагом между ламелями 0.5мм (увеличено). Паяльная паста нанесена при помощи дозатора ND-350, при этом все дозы аккуратные и одинаковые
Представляем образцы паяльных паст под увеличением (нанесено дозатором паяльной пасты ND-350)
- Слева паста тип 3 с зерном до 25-45 мкм
- Справа паста тип 5 с зерном до 15-25 мкм
При необходимости паяльную пасту можно нанести линией при непрерывной подаче.
В некоторых случаях режимы АВТОПОВТОР и АВТОСЕРИЯ облегчают работу, автоматически выдавая одинаковые дозы через заданный интервал времени.
Дозирование компаундов высокой вязкости
При производстве техники ответственного назначения полости изделий обычно герметизируют, например, электрические разъемы кабелей заполняют высоковязкими герметиками типа ВИКСИНТ У-1-18, У-2-28, ВК-9.

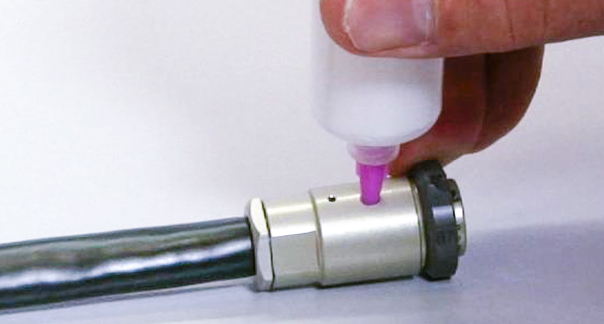

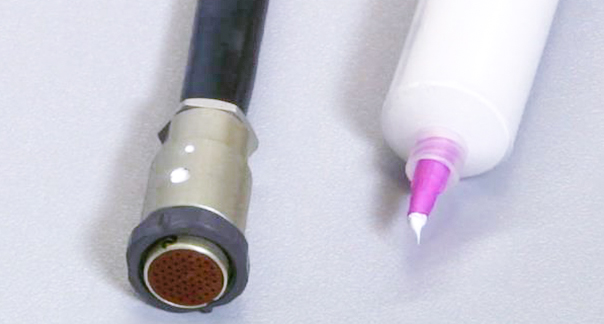

Для этого в корпусе разъема нужно выполнить два отверстия. Одно для заливки, второе для контроля. Шприц оснащают конической пластиковой насадкой и вставляют ее в разъем.

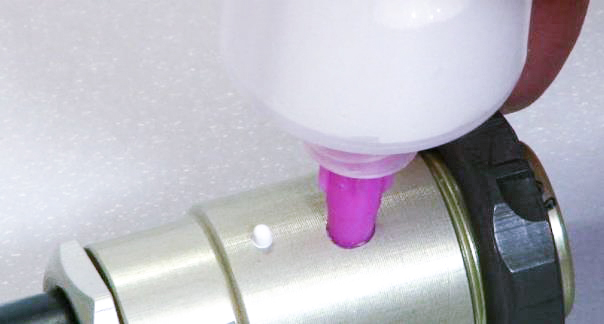

Заливку под давлением осуществляют до тех пор, пока герметик не появится в контрольном отверстии.
Аккуратно удаляем излишки герметика и осуществляем сушку в соответствии с принятой технологией

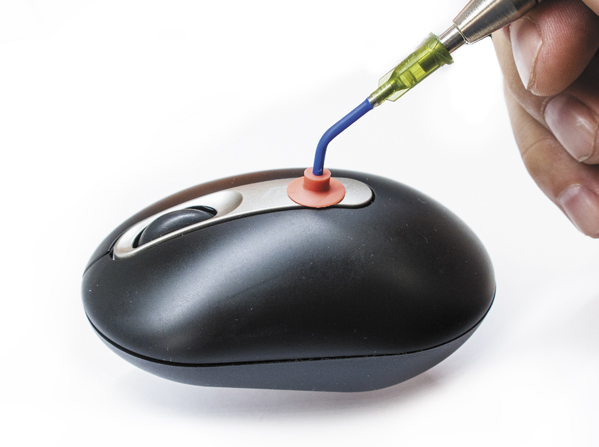

Вакуумный пинцет дозатора ND-350 для манипуляции SMD компонентами
Элетронные компоненты требуют бережного обращения и аккуратности в работе. Универсальный вакуумный пинцет, которым может комплектоваться дозатор ND-350, обеспечивает удобный захват как самых маленьких компонентов, так и больших микросхем. В комплекте с ручным установщиком SMD дозатор ND-350 образует эффективное рабочее место радиомонтажника.

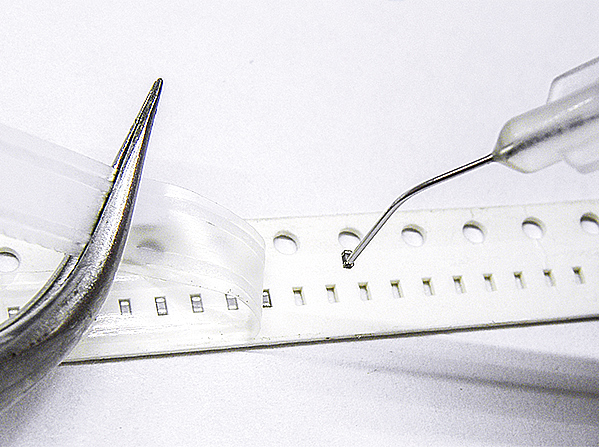

Манипуляция SMD компонентом типоразмера 0402 с габаритами 1 х 0,5 х 0,5 мм

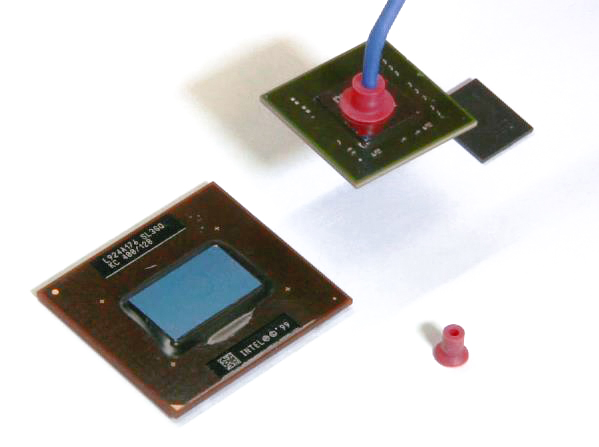

Манипуляция с микросхемами BGA
Вакуумный пинцет дозатора жидкости ND-350 для других применений
Аккуратное перемещение мелких деталей и, возможно их приклеивание, необходимо и в других отраслях производственной деятельности:
• Приборостроение
• Ювелирная промышленность
• Сувенирное производство

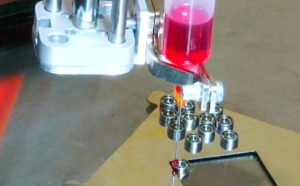

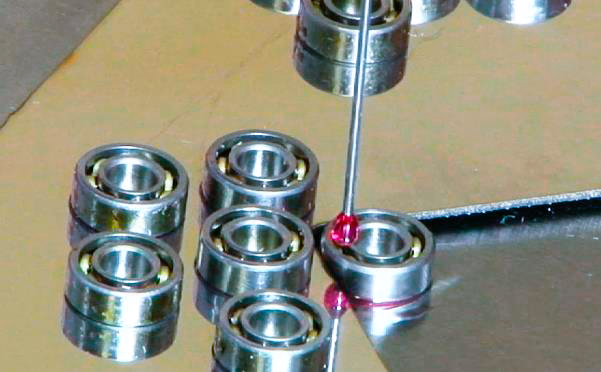

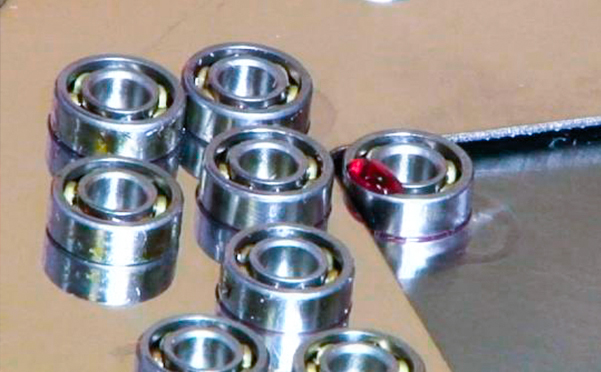

Манипуляции миниатюрным шарикоподшипником диаметром 7мм
Манипуляция увесистыми предметами

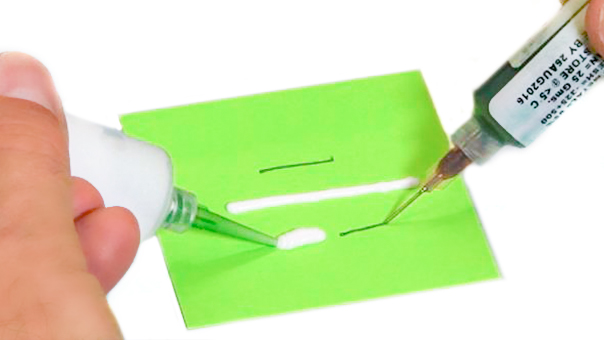

Дозирование жидкостей низкой и средней вязкости

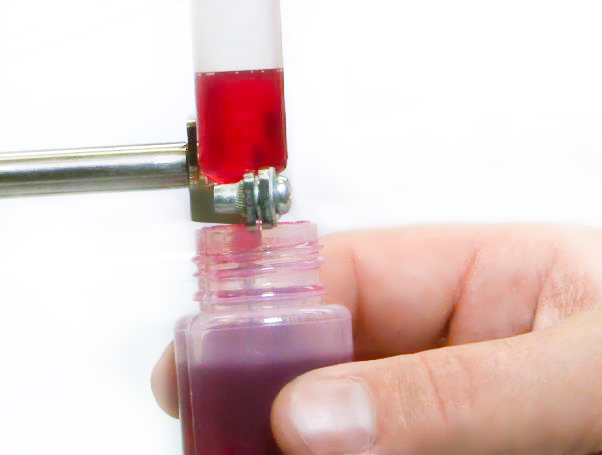

Наполнение жидкости в шприц можно осуществить в режиме «ПОДСОС». Включаем этот режим… Опускаем дозирующую насадку во флакон, нажимаем педаль и набираем жидкость шприц.

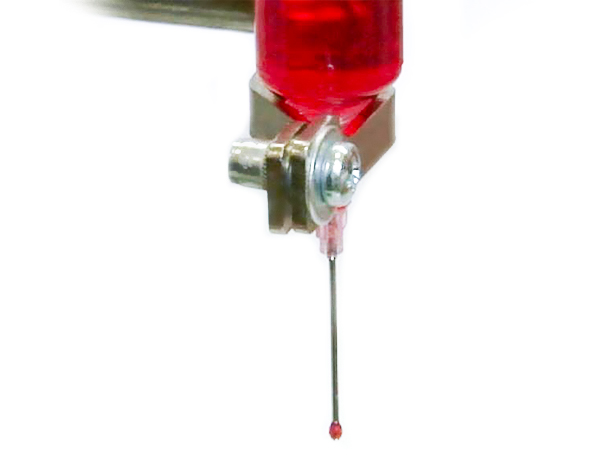

При работе без поршня, в паузах между дозами, жидкость из насадки будет самопроизвольно капать.

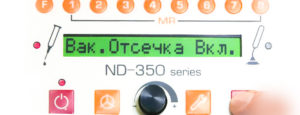

Включаем вакуумную отсечку, регулируем глубину вакуума, и капли из насадки прекращаются.
Более вязкие жидкости можно заливать в шприц через широкую горловину.
При этом носик шприца необходимо закрыть заглушкой.
После заливки следует установить поршень и поставить шприц носиком вверх для того, чтобы воздух собрался вверху.

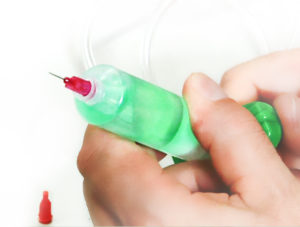

Теперь подключаем шприц к быстросъемному адаптеру, подсоединяем насадку и удаляем собравшийся у носика воздух в режиме ПРОКАЧКА.
Предлагаем вашему вниманию новинку – технологическую линию «Би-Микс» (применяется для смешивания и заливки герметиков)
Дозирование жидкости с модулем перемещения
Для серийного нанесения жидкости на однотипные изделия дозатор ND-350 может оснащаться модулем линейного перемещения на базе пневмопривода.
При нажатии на педаль пневмопривод автоматически опускает шприц на уровень изделия.
Происходит автоматическое дозирование жидкости
Шприц автоматически поднимается в исходное положение, в то время, как жидкость растекается в изделии.
(Внимание! Установку узла перемещения необходимо обсудить при заказе, в готовый дозатор добавить эту функцию будет не возможно.)
Дозирование разных жидкостей всего одним дозатором ND-350
Иногда на одном рабочем месте приходится наносить различные материалы. Например, при монтаже SMD компонентов на рабочем месте может использоваться клей для фиксации компонента на плате, два типа паяльной пасты, а также флюс. Простой пневматический коммутатор облегчает работу с несколькими жидкими материалами, даже если они хранятся в шприцах разного объема.

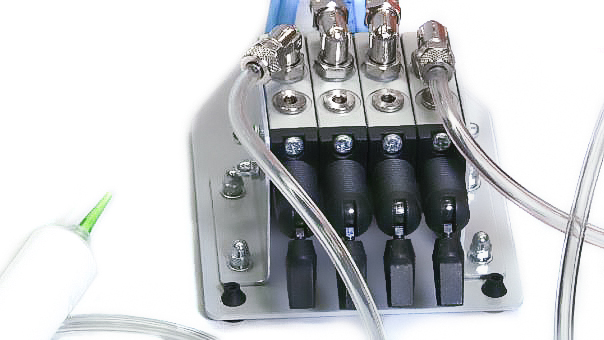

Пневматический коммутатор обеспечивает подключение до четырех шприцов к одному дозатору. При включении одного из тумблеров пневмоимпульсы поступают в шприц с выбранной жидкостью.
При включении нескольких тумблеров возможно одновременное дозирование разных материалов.
Дополнительные элементы к дозаторам: шприцы, иглы
В процессе пользования дозаторами в случае использования клея и прочих технологических жидкостей вам потребуются «расходники» в виде специальных шприцов и игл (дозирующих насадок). Предусмотрена возможность выбора различной калибровки. При использовании паяльной пасты материал уже помещен внутрь специального шприца.

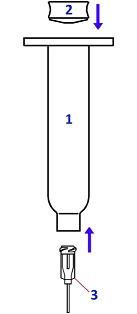

Внешне такого рода шприц схож с медицинским аналогом. Разница состоит в значительно более толстых стенках, а также наличии винтового замка, к которому крепится дозирующая насадка. Если посмотреть на схему, то станет понятен принцип работы шприца (1), в которому крепится насадка в виде иглы (3), а сверху применяется небольшой поршень (2). Важная особенность: при использовании некоторых технических жидкостей (к примеру, цианоакрилатный клей) короткий поршень не применяется.
Компания «Термопро» предлагает приобрести высококачественные шприцы и иглы производства Гонконг.
Краткие технические характеристики дозатора жидкости ND-350
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Параметры электропитания | Переменное напряжение ≈ 220В Мощность 30 Вт |
| Параметры источника сжатого воздуха | Давление в пределах 0,3 — 1,2МПа |
| Расход сжатого воздуха | до 25 л/мин |
| Диапазон регулировки выходного давления | 0-0,6МПа |
| Регулируемое относительное разряжение вакуума | От 0 до минус 0,08 МПа |
| Диапазон регулировки времени дозирования / дискретность изменения | 0,005-99.995/ 0.005 с |
| Число режимов дозирования | 6 или 5 зависит от модели |
| Число программ дозирования | 8 |
Инновационные технические отличия дозаторов серий ND-350 и ND-35
-
Новые конструктивные и технические решения в дозаторах четвертого поколения ND-350 ND-35 Проходное сечение воздушных трубок 28 мм2 12,5 мм2 Номинальный расход воздуха в пневмораспределителей 200 л/мин 66 л/мин Время срабатывания пневмораспределителя 2,3 м/с нет данных Дискретность времени отсчета доз 0,005 с 0,01 с Внутренний накопитель энергии сжатого воздуха Есть Нет Сертифицированный класс точности манометра 1,5 нет данных Встроенный сетевой фильтр 220В Да Нет Тороидальный трансформатор с запасом мощности Да Нет Раздельные обмотки цепей питания контроллера и пневмораспределителей Да Нет Стабилизированное электропитание пневмораспределителей Да Нет Отдельная система генерации и регулировки вакуума Да Нет Система быстрого выхлопа отработанного воздуха Да Нет Наличие вакуумного манометра Да Нет
ND-350:
- Больше проходное сечение трубок, уменьшение их длины, применение быстродействующих пневмораспределителей с большим проходным сечением, наличие внутреннего накопителя сжатого воздуха – все это улучшает динамику накачки, сглаживает пульсации сжатого воздуха, уменьшает время переходных процессов при накачке шприца, увеличивает плавность и точность регулировки времени дозирования.В результате возрастает как точность повторения доз, так и скорость дозирования. Все это особенно полезно при микродозировании мелкозернистых паяльных паст, а большой манометр улучшает точность отсчета при установке рабочего давления и облегчает снятие показаний.
Применение сетевого фильтра и тороидального трансформатора отсеивает индустриальные помехи в цепи питания дозатора, повышая надежность и помехоустойчивость работы контроллера.
Стабилизация питания пневмораспределителей обеспечивает неизменное время срабатывания клапанов, улучшая точность повторения доз.
Применение системы генерации вакуума с отдельной от тракта дозирования регулировкой и контролем по вакуумному манометру, облегчает работу оператора при настройке дозатора, снижая вероятность ошибки, и уменьшает расход сжатого воздуха.
Быстрый выхлоп существенно уменьшает время переходного процесса при сбросе отработанного сжатого воздуха из шприца. При этом улучшается точность дозирования при работе с вакуумной отсечкой.
